洗衣机压轴工装
  产品品牌:智皓
  产品应用:
  产品简介:
  压轴机是一种可有效提高生产效率、增强设备安全性能,减少生产过程中物料飞溅伤人现象发生的压轴机。

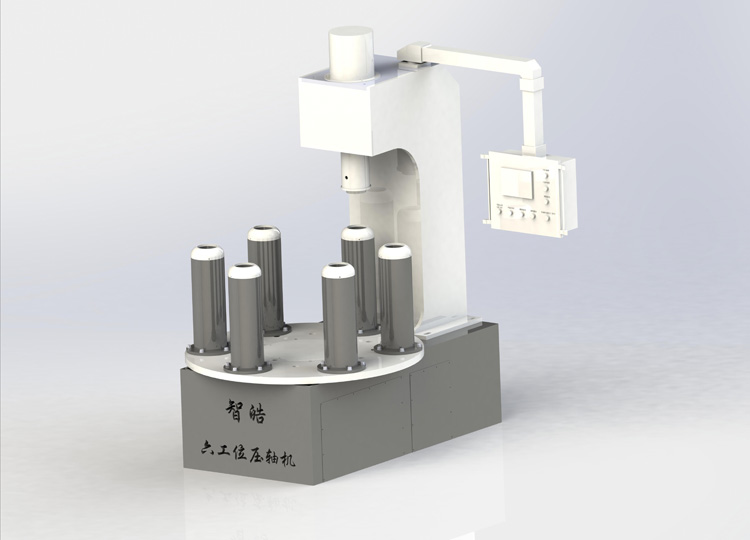

洗衣机滚筒压轴机机体由水平机架和竖直机架,竖直机架上设有平台,平台上设有与控制器连接的第一动力装置,第一动力装置的升降杆与压头连接,水平机架上设有主轴,主轴位于水平机架下方的一端,通过减速器与第二动力装置连接,主轴的另一端与转盘连接,转盘的上表面设有均匀分布的支筒,转盘的下表面设有与支筒交错设置的定位块,转盘的外沿上设有与定位块对应设置的卡槽,转盘靠近竖直机架的一端与支撑组件连接,转盘的一侧与定位组件连接。能够快速拆解洗衣机滚筒的塑料内筒和金属内筒轴,提高洗衣机滚筒的拆解效率,降低人工劳动强度。


  技术参数:
型号 ZHHB-YZJ-6
尺寸 1600*1180*2400mm
转盘直径 1180mm
驱动功率 3kw
减速机 230AD-6
液压站 7.5kw
油缸 HODA 125x250-50
限位开关 2个
控制系统 三菱 PLC 施耐德电气
节拍 20秒

  产品优势:
  ①方便对洗衣机内桶进行固定,提高了压轴时的稳定性,同时方便对轴进行收集。
  ②通过固定座的使用,便于对导向筒进行固定,通过放置盒的使用,便于洗衣机内桶顶出的轴进行收集,通过夹板的使用,便于对洗衣机内桶进行固定。
  ③平台加支撑轴承,使其运行平稳。平台旋转角度精准,落料尺寸整齐统一。
  ④电子控制系统,旋转精度高,误差小不会造成长时间运行导致冲压位置偏差大。
  ⑤采用六工位旋转压轴,比传统单工位压轴工装效率更快,省时省力,节约成本。
